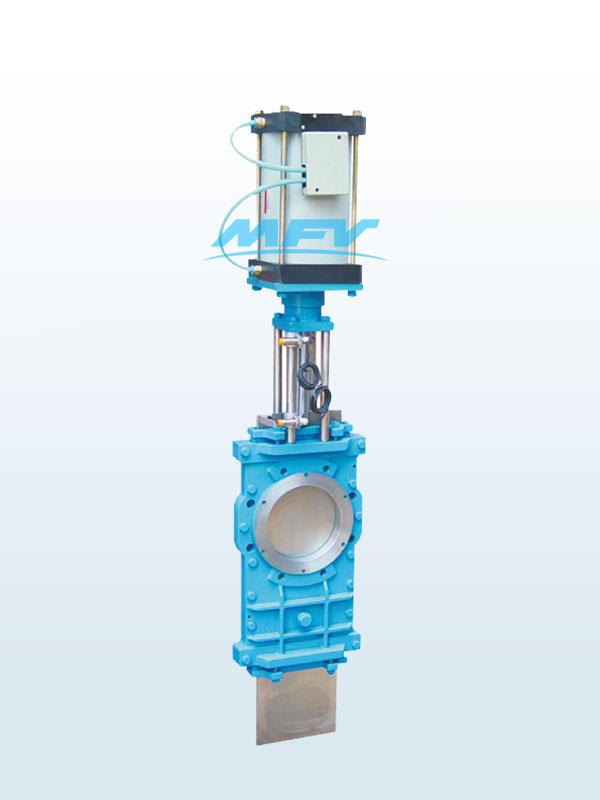

穿透式插板閥

產品型號：SCZ673F/H
公稱通徑：DN100~500mm
公稱壓力：PN1.0~2.5MPa
適用溫度：橡膠≤80℃、四氟密封≤150℃
適用介質：礦漿、紙漿、纖維性介
閥體材質：1Cr18Ni9Ti/CF8M/CF8/ CF3M/Cf3 /WCB
設計標準：JB/T8691《對夾式刀形閘閥》
連接標準：GB/T9113.1-2000 《整體鋼制管法蘭》HG20592-1997 《整體鋼制管法蘭》
結構長度：GB/T15188.2-94《閥門的結構長度對夾連接閥門》
試驗與檢驗：GB/T13927《工業閥門壓力試驗》

聯系購買

分享到：

產品詳細

主要零件材質

閥體、上蓋	碳鋼、不銹鋼
閘板	不銹鋼
閥桿	不銹鋼
密封圈	四氟、橡膠

主要性能規范

公稱壓力	1.0~2.5MPa
殼體試驗	1.5MPa
密封試驗	1.1MPa
工作溫度	橡膠≤80℃、四氟密封≤150℃
運用介質	干灰、紙漿、糖漿、污水、煤氣粉末顆粒物、渣水混合物等

主要外形連接尺寸

DN	L	H1	H2	H3	D1	D2	D0	N-M	p	B
100	51	405	705	585	180	156	240	8-16	490	170
125	57	450	750	665	210	184	260	8-16	490	190
150	57	510	810	770	240	211	280	8-20	490	240
200	60	615	930	920	295	266	300	12-20	520	335
250	70	715	1080	1175	355	319	320	12-24	520	335
300	80	822	1140	1255	410	370	340	12-24	520	335
350	90	975	1290	1455	470	429	360	16-24	520	335
400	100	1024	1344	1559	525	480	400	16-27	605	390
450	100	1235	1560	1926	585	548	450	20-27	605	430
500	114	1265	1610	2226	650	609	500	20-30	605	430
